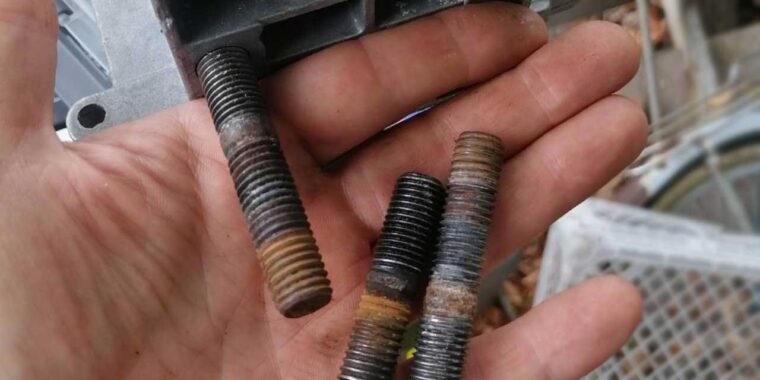

В модулятор вкручивается сторона M12*1,5 длиной 24mm
В то время как сторона под гайку M12*1,75 длиной 36mm
Общая длина шпильки 64mm
Разумеется количество моделей прицепов и полуприцепов велико. Рамы могут быть разными, монтажные шпильки могут различаться.

Так уж повелось, но стандарт резьб шпильки 1,25 — 1,75
Таких завались, ибо стандарт шага для M12 действительно 1,25 — мелкий, 1,75 — основной.

Однако модуляторах нарезан шаг именно 1,5 🙂 возрадуйтесь! Это потому как корпус модулятора не стальной, для алюминиевых сплавов шаг крупнее-лучше.

Важно помнить!
Электрическое сопротивление между модулятором и основной рамой должно быть менее 10 Ом!
Особенно если

• детали рамы или модулятор по вашей прихоти окрашены,
• детали рамы или модулятора имеют следы коррозии,
• монтаж осуществляется на кронштейн, подрамник, а не на основную раму.

Это прямое указание Wabco в инструкции по монтажу.

Будьте любезны — обеспечьте. О последствиях можно почитать в отдельной статье.

Важно помнить!

Толщина стали на которую ведётся монтаж — минимум 4мм

Зажимать крепёжную гайку 85 Nm

Шайба упорная, и/или пружинная допустима исключительно под гайку (запрещена между рамой и модулятором). Это прямое указание Wabco в инструкции по монтажу.

В инструкции указан следующий тип проверки надёжности монтажа:
Краткосрочно нагрузить модулятор весом 80 кг (мастеру стандартного телосножения — повиснуть на модуляторе). Модулятор не должен отклонитья в пространстве более чем на 4 мм. Допустимо 2 мм
